IMD氟塑料磁力泵

一、概述：

IMD泵屬大功率高揚程氟塑料磁力驅動泵，泵的外型及安裝尺寸均按ISO國際標準設計制造，所有規格均為電機直聯式，由中間支架支撐，結構緊湊，拆卸方便，主要部件采用鋼襯F46，泵體強度高，采用高性能磁性材料“釹鐵硼”做內外磁體，隔離套采用進口非金屬材料制成，大大降低了磁渦流損耗，可輸送高濃度、密度大于1.9t/m3的強腐蝕性介質。驅動形式為磁力間接無解觸驅動，內外磁體間用隔離套完全隔離，使泵腔處于完全封閉狀態，從而完全杜絕了滴漏現象，絕不污染使用場地，特別適合于輸送強酸強堿性、強氧化性、易燃易爆性、毒性、揮發性介質。IMD系列磁力泵卓越的性能、低廉的價格，已在很多項目上成為用戶替代價格昂貴、配件供應難的進口磁力泵的第一選擇對象。

二、設計特點：
IMD系列氟塑料磁力驅動泵在CQB磁力泵的設計基礎上，進一步加強了對泵體結構的改良，采用后拉式結構，一人便可輕松進行內部日常檢修和零件更換，無需拆卸管道，其巧妙的結構原理及穩定的工作性能已達到世界同類產品先進水平。
取消了軸封、整機都由穩定的靜密封代替?zhèn)鹘y(tǒng)的動密封，利用磁力耦合間接驅動進行介質得輸送。泵隔套整體采用高強度碳纖維材料制成，完全消除了磁渦流對泵的影響，并且在機組運行過程中，絕不會因部件碰撞產生火花，特別適宜在易燃、易爆、有毒的場所中使用。徹底消除了滴漏的煩惱，絕不污染使用場地。由于泵的過流部分選用“氟塑料合金”制造�？蛇B續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。

三、操作原理：
驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動轉子組合上的葉輪旋轉進行介質的輸送。

四、泵體結構：
泵接觸液體部分是氟塑料，但外殼是金屬材料,故泵體足以承受管道的重量及抵受機械性沖擊。IMD系列磁力泵為電機直聯式，由中間支架支撐，安裝拆卸方便，結構緊湊、安全節能。

五、性能與參數表：

型號	流量(m3/h)	揚 程 (m)	汽蝕余量 (m)	轉 速 (r/min)	口徑Ø (mm)		電機功率 (Kw)
型號	流量(m3/h)	揚 程 (m)	汽蝕余量 (m)	轉 速 (r/min)	進口	出口	電機功率 (Kw)
IMD40-25-130FA	4	21	3	2900	40	25	3
	6	20	3	2900			3
	8	18	3	2900			3
IMD40-25-140FA	4	27	3	2900	40	25	3
	6	30	3	2900			3
	8	28	3	2900			3
IMD40-25-150FA	4	31	3	2900	40	25	3
	6	30	3	2900			3
	8	28	3	2900			3
IMD40-25-160F	4	35	3	2900	40	25	3
	6	34	3	2900			3
	8	32	3	2900			3
IMD40-25-165FA	4	37	3	2900	40	25	3
	6	36	3	2900			3
	8	34	3	2900			3
IMD40-25-170FA	4	40	3	2900	40	25	4
	6	39	3	2900			4
	8	36	3	2900			4
IMD40-25-185F	0.7	39	3	2900	40	25	3
	1	39	3	2900			3
	2	38	3	2900			3
IMD40-25-230F	4	62	3	2900	40	25	7.5
	6	60	3	2900			7.5
	10	57	3	2900			7.5
IMD50-40-140F	8	28	3.5	2900	50	40	5.5
	15	26	3.5	2900			5.5
	20	23	3.5	2900			5.5
IMD50-40-150F	8	32	3.5	2900	50	40	5.5
	15	30	3.5	2900			5.5
	20	27	3.5	2900			5.5
IMD50-40-160F	8	37	3.5	2900	50	40	5.5
	15	36	3.5	2900			5.5
	20	33	3.5	2900			5.5
IMD50-40-165F	8	40	3.5	2900	50	40	5.5
	15	39	3.5	2900			5.5
	20	36	3.5	2900			5.5
IMD50-32-200F	7	52	3.5	2900	50	32	7.5
	12.5	50	3.5	2900			7.5
	15	47	3.5	2900			7.5
IMD50-32-195F	5	51	3.5	2900	50	32	7.5
	7	50	3.5	2900			7.5
	10	48	3.5	2900			7.5
IMD65-50-120F	20	21	4.0	2900	65	50	5.5
	30	15	4.0	2900			5.5
	35	12	4.0	2900			5.5
IMD65-50-130F	20	20	4.0	2900	65	50	5.5
	30	19	4.0	2900			5.5
	35	17	4.0	2900			5.5
IMD65-50-165F	20	35	4.0	2900	65	50	7.5
	30	33	4.0	2900			7.5
	35	30	4.0	2900			7.5
IMD65-40-200F	15	52	4.0	2900	65	40	11
	25	50	4.0	2900			11
	35	45	4.0	2900			11
IMD80-65-120F	35	19	4.0	2900	80	65	11
	60	17	4.0	2900			11
	70	13	4.0	2900			11
IMD80-65-140F	35	28	4.0	2900	80	65	11
	60	25	4.0	2900			11
	70	22	4.0	2900			11
IMD80-50-200F	35	52	4.0	2900	80	50	18.5
	50	50	4.0	2900			18.5
	60	45	4.0	2900			18.5
IMD100-80-160F	60	34	5.0	2900	100	80	30
	100	32	5.0	2900			30
	120	27	5.0	2900			30
IMD100-80-180F	60	42	5.0	2900	100	80	30
	100	40	5.0	2900			30
	120	35	5.0	2900			30
IMD125-100-160F	80	22	6.0	2900	125	100	30
	120	20	6.0	2900			30
	140	15	6.0	2900			30
IMD125-100-200F	100	40	6.0	2900	125	100	37
	120	37	6.0	2900			37
	160	32	6.0	2900			37
注：如用戶所需參數不在此表范圍，我廠可根據用戶要求予以調整或咨詢技術服務(025-58577667)

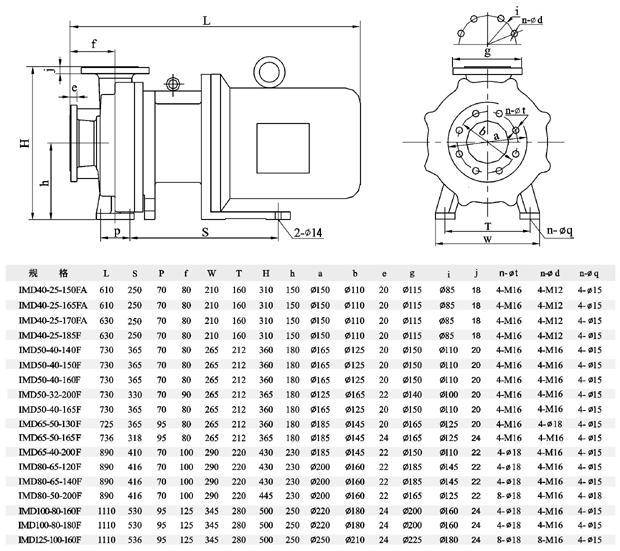

六、安裝尺寸圖：
